構造最適設計ソフトウェア
OPTISHAPE-TS

機能：TS Studio

TS Studio は最適化結果や解析の確認、最適化パラメータの作成や編集、有限要素モデルの編集などを行うことができるソフトウェアです。本ソフトには一般的なプリポストソフトウェアでは難しい、トポロジー最適化結果からの有限要素モデル作成や、トポロジー最適化用のボクセルメッシュ作成、形状拘束用 MPC 作成など、 OPTISHAPE-TS 専用の機能も多く搭載しています。

■ 最適化結果の確認

各種最適化の結果を確認することができます。

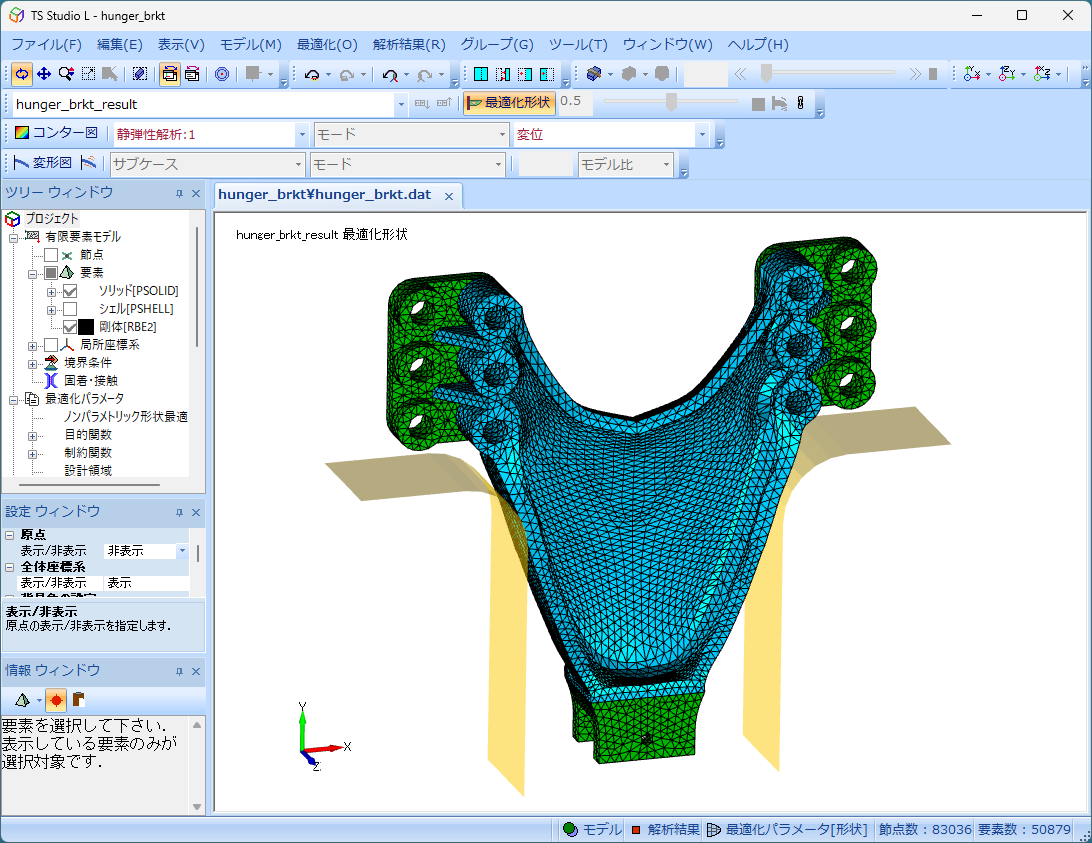

最適化の結果形状の表示 - ノンパラメトリック形状最適化、ビード最適化

ノンパラメトリック形状最適化 や ビード最適化の結果形状を表示することができます。

また、感度や形状変動量などの最適化固有の情報を確認することもできます。

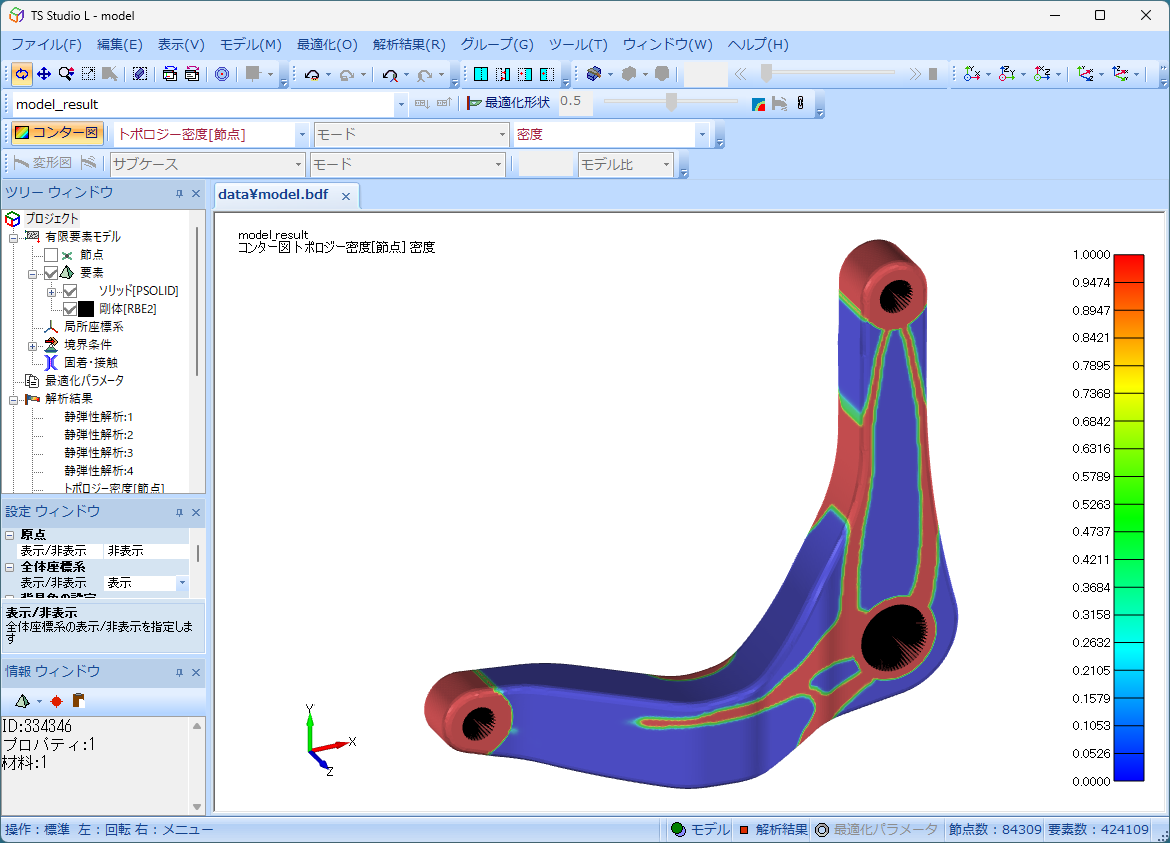

トポロジー密度のコンター図 - トポロジー最適化

トポロジー最適化の結果の密度分布をコンター図として表示することができます。また、結果をスムージングすることも可能です。

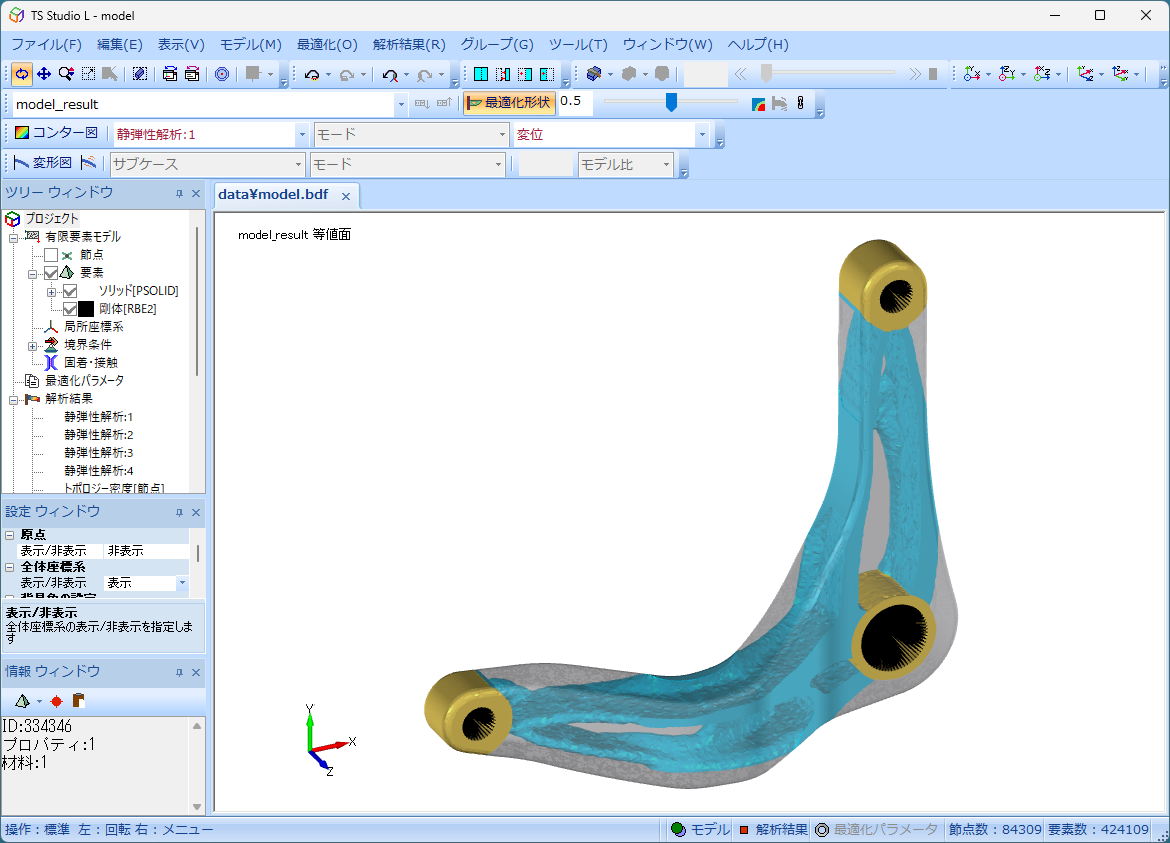

トポロジー密度の等値面図 - トポロジー最適化

トポロジー密度の閾値を指定することで、トポロジー最適化の結果を等値面で表示することができ、よりイメージしやすい滑らかな形状で確認することができます。

等値面図は STL ファイルとして出力し、S-Generator をはじめとする様々なソフトウェアで活用することができます。

最適化過程の動画出力

最適化の各ステップでの形状や密度の変化を動画として出力することができます。

　　　　

■ OPTISHAPE-TS の最適化に特化した様々な機能

TS Studio には OPTISHAPE-TS の最適化に特化した様々な機能が用意されています。

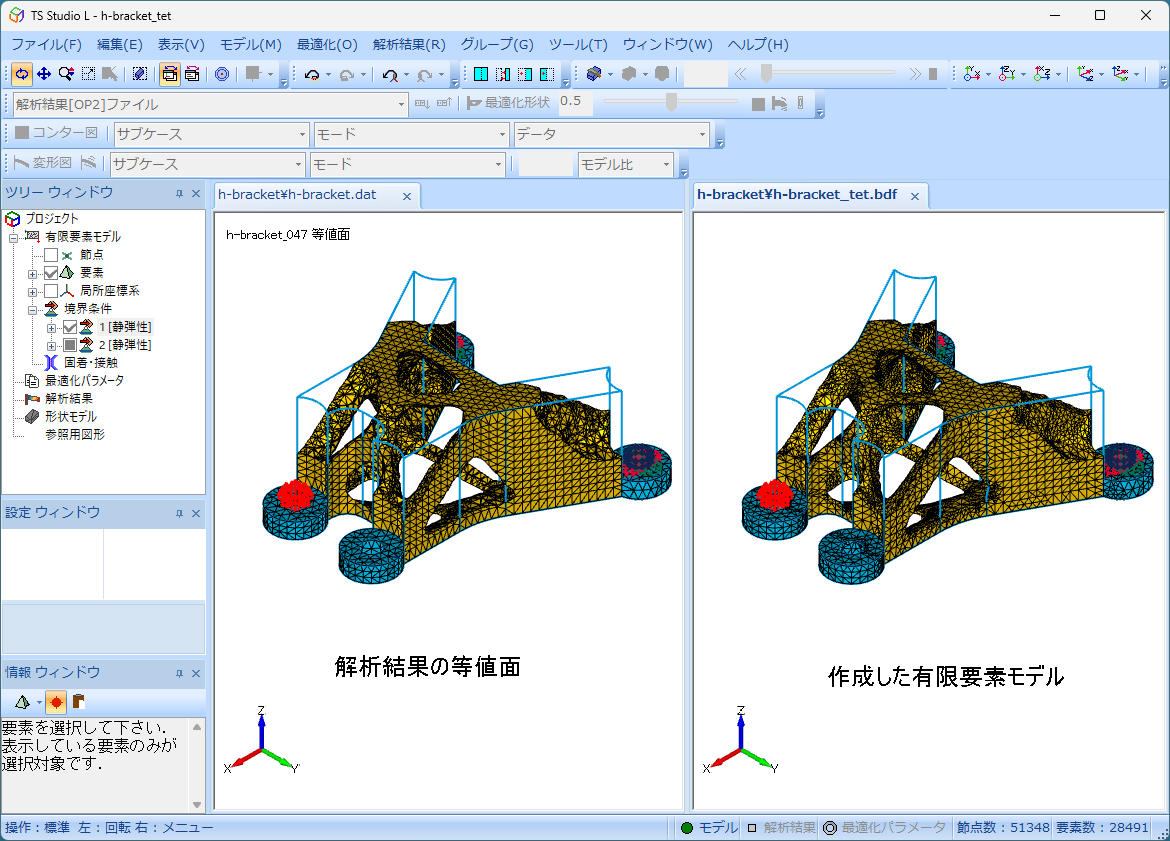

等値面からテトラモデルの作成

トポロジー最適化の結果の等値面から、解析やノンパラメトリック形状最適化で使用するためのテトラメッシュを作成することができます。

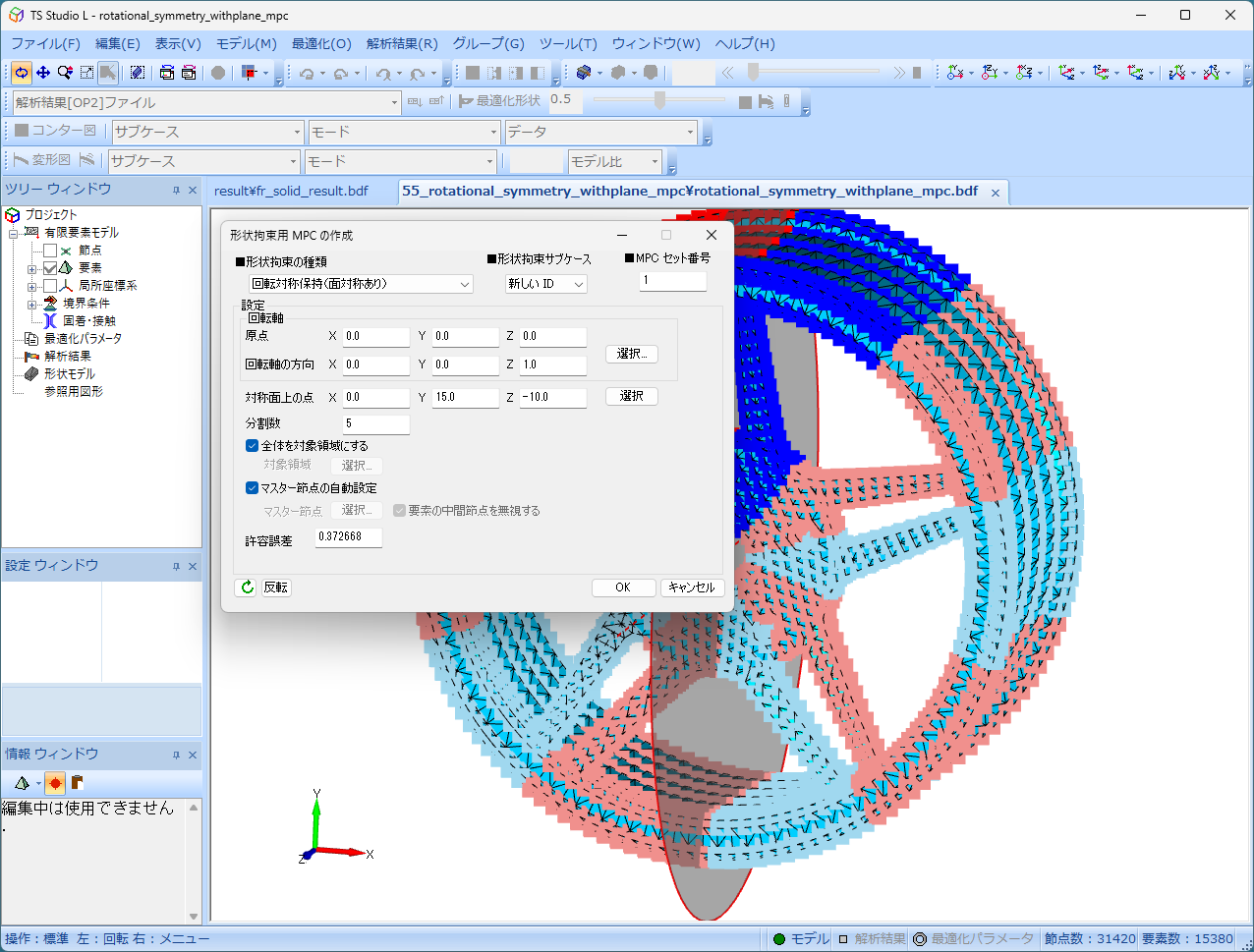

形状拘束用 MPC の作成

ノンパラメトリック形状最適化で使用するための形状拘束用 MPC を作成することができます。これを利用することで、回転対称や並進周期対称などの様々な製造制約を考慮することが可能です。

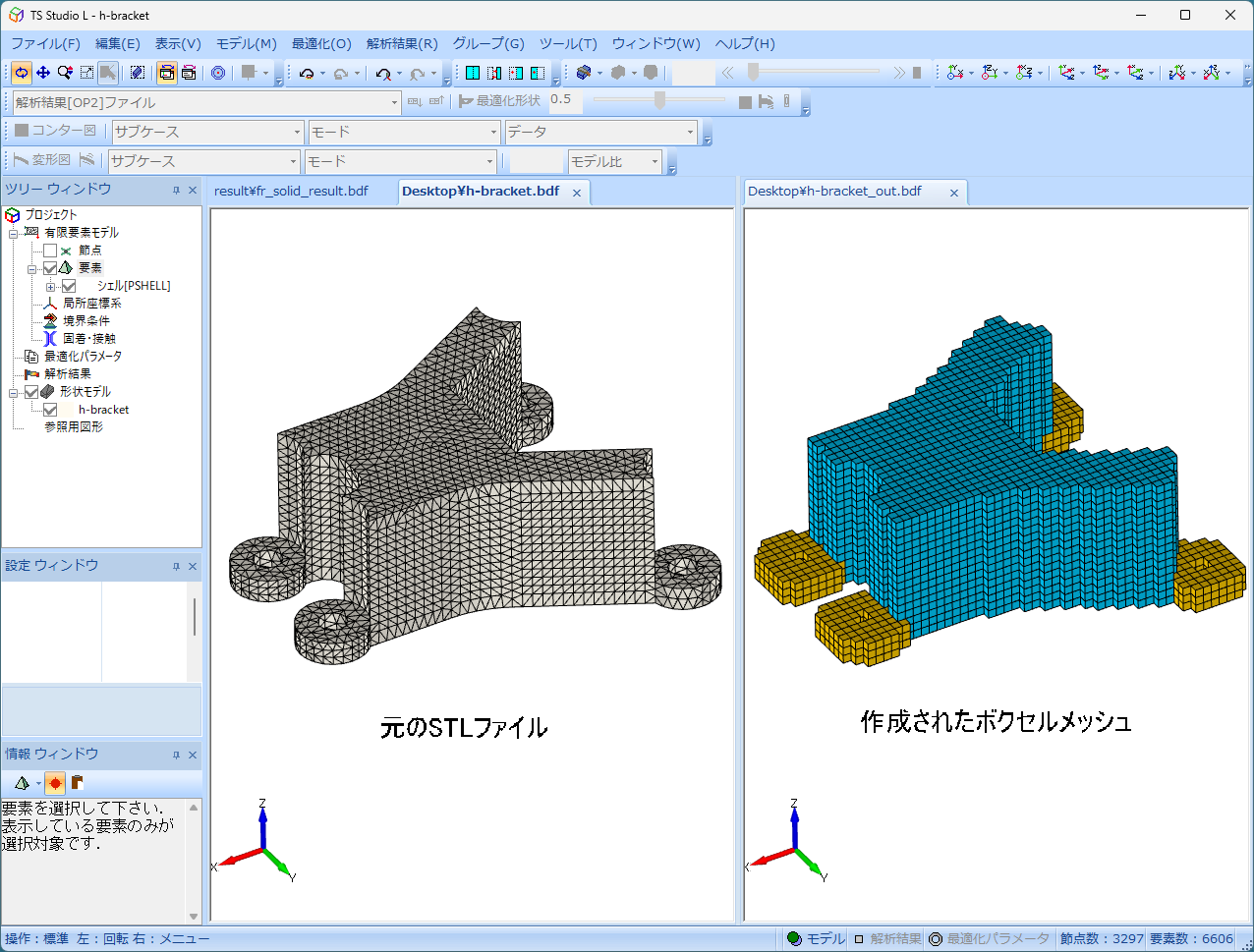

ボクセルメッシュの作成

STL ファイルからトポロジー最適化を行う際に便利なボクセルメッシュを作成することができます。

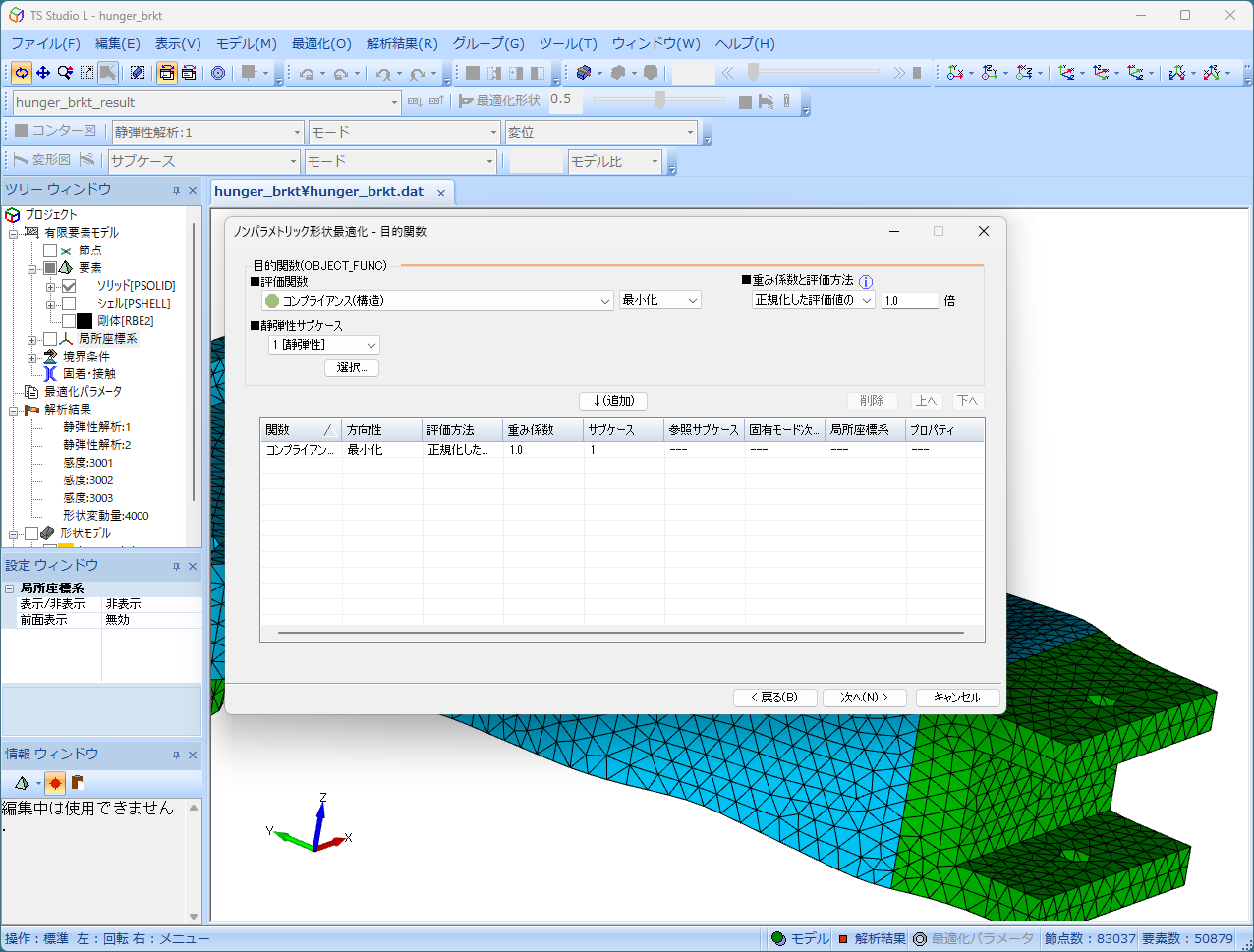

■ 最適化パラメータ

ソルバーを実行するための最適化パラメータの作成および編集を行うことができます。

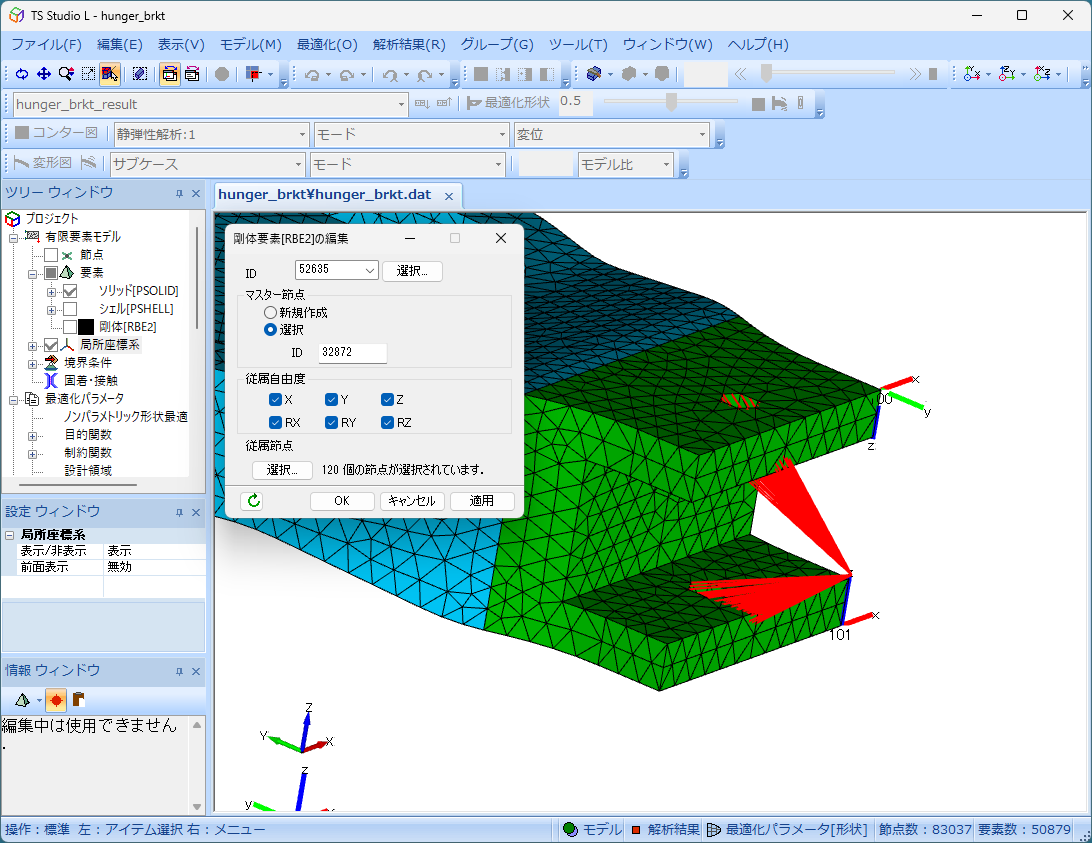

■ 有限要素モデルの編集

荷重や拘束の編集、局所座標系の編集といった各種有限要素モデルの編集を行うことができます。

■ 解析結果の確認

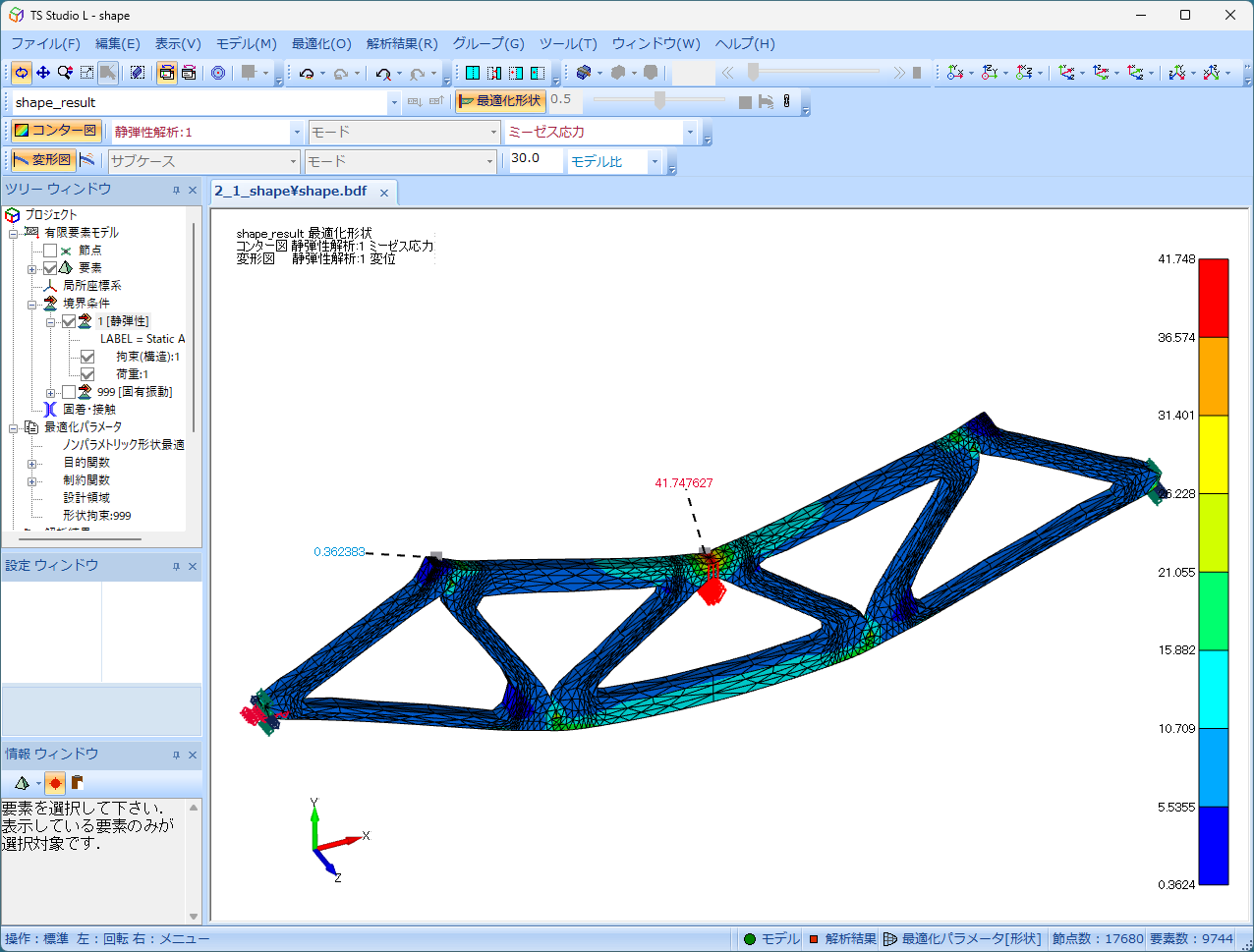

コンター図、変形図

変位や応力といった解析結果をコンター図や変形図で確認することができます。また、変形図のアニメションや動画出力も可能です。

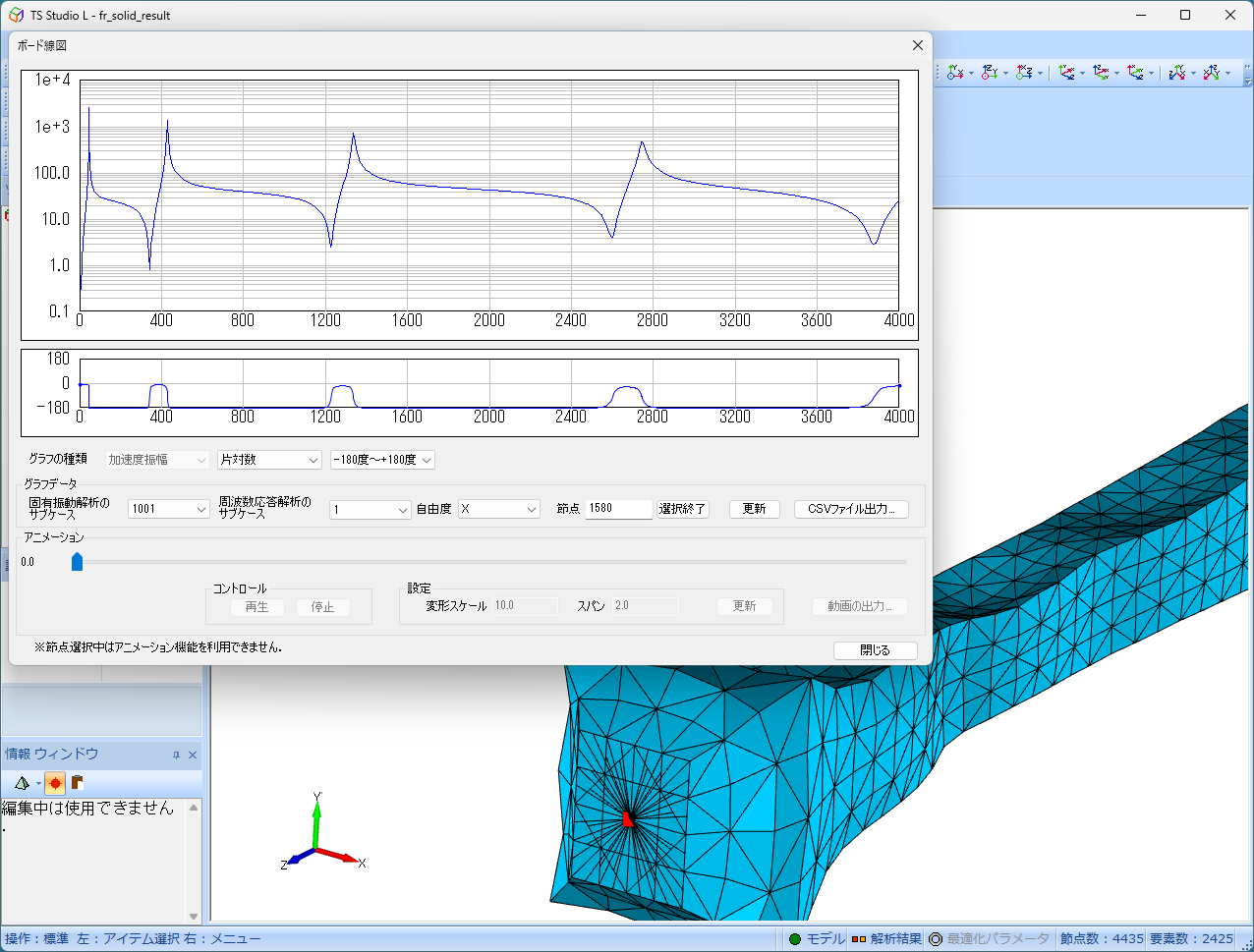

ボード線図とアニメーション

周波数応答解析の結果のボード線図やアニメーションを確認することが可能です。
