SOLIDWORKSアドイン構造最適設計ソフトウェア
HiramekiWorks

機能:ジオメトリエディタ―

ジオメトリエディタ―は、HiramekiWorksで生成された最適化結果形状モデルを直接変更/修正することができる強力なジオメトリ編集ソフトウェアです。



最適化結果形状が複雑な場合、自動生成されたCADモデルはソリッド化やメッシュ生成時にエラーになる場合があります。

豊富な修正/編集機能により、エラー回避の他、部分的に平面や円筒面などの解析曲面にフィッティングするなど、 より設計データとして利用しやすいソリッドモデルに仕上げることができます。


● 主な機能 ●

スムージング&平面・円筒面への変更

  • 曲面境界の追加・削除
  • 曲面境界を直線や円弧に変換
  • 頂点の移動・フィッティング
  • 曲面の編集
    etc…

機能詳細

スムージング

スムージング

リアルタイムに確認しながらスムージングの度合いを調整することができます。 また、モデルの一部だけを選択してスムージングすることも可能です。


直線/円弧への変更および寸法修正

折り目を選択し、直線や円弧に変更することができます。
また、円弧の半径や中心位置等を修正および、複数の直線や円弧の位置合わせも可能です。

直線/円弧への変更&寸法修正

スプライン曲線で自由曲線を滑らかに

いびつな自由曲線をスプライン補間により滑らかにすることができます。自由度の設定も可能です。

スプライン曲線

三角形モデル上で複数解析曲面寸法の一括編集

複数解析曲面寸法の一括編集

穴の半径を合わせる等、複数の解析曲面の寸法を一括編集することができます。


選択した三角形の削除

選択した三角形の削除

不要な突起,ノイズ等,モデル内の不必要な三角形を削除することができます。 またこの機能を使って穴をあけることも可能です。


穴をふさぐ/二つの穴を接続する

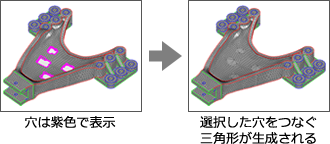

穴をふさぐ

穴が空いているとソリッドモデルを生成できません。 ノイズや,前述の「選択した三角形の削除」等で空いた穴をふさぐことができます。


二つの穴を接続する

二つの穴の縁と縁をつなぎます。 「選択した三角形の削除」と組み合わせることにより、任意の箇所に柱を立てることが可能です。


解析曲面領域指定

解析曲面領域の指定

解析曲面領域を指定することで、CAD読み込み後のフィーチャー抽出が可能となります。 ボルト穴、座面、フィレット、面取り等を高精度に再現可能です。


曲面の編集

生成された曲面はコントロールポイントを含んでいるので、生成後の詳細な編集も可能です。

曲面の編集


※ 三角形モデル : 最適化結果形状の表面を抽出して三角形の集合で表したモデル.
