SOLIDWORKSアドイン構造最適設計ソフトウェア
HiramekiWorks
特長
- 使い慣れた環境で手軽に最適化
-
設計現場で幅広く使われている SOLIDWORKS のアドイン形式により、すべての作業をSOLIDWORKS 内で行うことが可能です。
SOLIDWORKSで設定した解析条件を使って、最適化解析実行から結果モデルの取込みまで、ワンクリックで完了します。

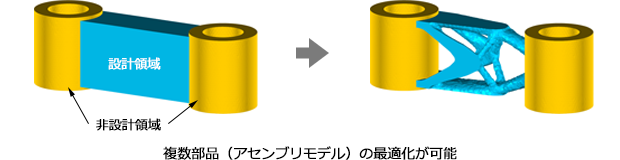

- 設計現場での実用的なニーズに対応した最適化技術
-
概念設計向けの「トポロジー最適化機能」に加え、詳細設計向けの「形状最適化機能」(H1勾配法)も搭載しています。※ SOLIDWORKS のアドイン製品として世界初！
様々な条件をふまえた上での軽量化や応力低減など、実用的なニーズに対応します。

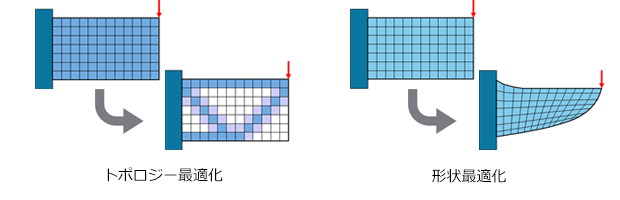

◎ 最適化の種類◎
◎ 応力の評価◎
◎ 製造要件を考慮した形状の提案◎
≪形状拘束条件≫
- 最適化結果形状のソリッドモデルを自動生成
-
世界で初めて、最適化結果形状を自動的にソリッドモデルに変換する機能を備え、ダイレクトに製品設計につなげることができます。
時間がかかっていたソリッドモデル作成工数も大幅に削減することができます。
- ジオメトリエディタ―*でより解析に適したソリッドモデルへ
-
生成された最適化結果形状モデルを直接変更/修正することができる、強力なジオメトリ編集ソフトウェア【ジオメトリエディタ―】を付属。
複雑な形状でも、より設計データとして利用しやすいソリッドモデルに仕上げることができます。
＊オプション．
各機能の詳細はこちら⇒
