CADモデル生成ソフトウェア
S-Generator

機能:三角形モデル編集

三角形数の削減

三角形数の削減や、凸凹面のスムージングなど、その他各種編集機能があります。

三角形数の削減

スムージング

リアルタイムに確認しながらスムージングの度合いを調整することができます。
また、モデルの一部だけを選択してスムージングすることも可能です。

スムージング前後

直線/円弧への変更および寸法修正

折り目を選択し、直線や円弧に変更することができます。
また、円弧の半径や中心位置等を修正および、複数の直線や円弧の位置合わせも可能です。

直線/円弧への変更および寸法修正

スプライン曲線で自由曲線を滑らかに

いびつな自由曲線をスプライン補間により滑らかにすることができます。自由度の設定も可能です。

スプライン曲線で自由曲線の折り目を滑らかに

三角形モデル上で複数解析曲面寸法の一括編集

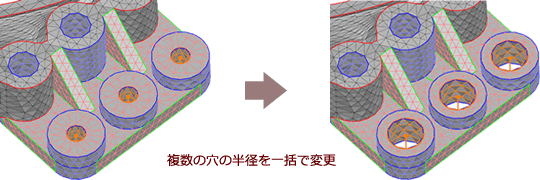

穴の半径を合わせる等、複数の解析曲面の寸法を一括編集することができます。

折り目の編集

選択した三角形の削除

不要な突起,ノイズ等,モデル内の不必要な三角形を削除することができます。
またこの機能を使って穴をあけることも可能です。

選択した三角形の削除

穴をふさぐ/二つの穴を接続する

穴が空いているとソリッドモデルを生成できません。
ノイズや,前述の「選択した三角形の削除」等で空いた穴をふさぐことができます。

穴をふさぐ

二つの穴の縁と縁をつなぎます。
「選択した三角形の削除」と組み合わせることにより、任意の箇所に柱を立てることが可能です。

二つの穴を接続する

三角形モデル部分の切り離し/融合

任意の部分で切り離すまたは融合させることができます。
折り目データも一緒に切り離し/融合されるので、形状的に操作しづらい部分なども、一部分だけ切り離して編集し、再度一つにまとめることができます。

三角形モデル部分の切り離し/融合

微小ハンドル部の抽出

微小で複雑な穴を自動抽出します。

微小ハンドル部の抽出

形状差のコンター表示

三角形モデル同士や、三角形モデルと計算後の曲面モデルの形状を比較し、コンターで表示します。

形状差のコンター表示

物理特性の表示

モデルの表面積や体積、慣性主軸などの情報を表示します。
クリップボードにコピーし、簡単にレポートすることも可能です。

物理特性の表示


形状を整えたら、解析曲面の指定を行い、曲面生成を行います。

解析曲面領域指定/曲面生成へへ
